為節約能源，減少加熱蒸汽消耗量，工業生產中，常用三效蒸發器蒸發大量水分，三效蒸發器根據加料方式不同，分為並流、逆流、錯流和平流加料流程。今天我們一起來了解三效逆流蒸發器工加料流程、工藝流程、工藝流程圖及計算步驟等知識。
一、三效逆流蒸發器的逆流加料流程概述
逆流加料流程即加熱蒸汽走向與並流相同，而物料走向則與並流相反。這種加料的特點是各效中的傳熱係數較為均勻，適於處理黏度隨溫度變化較大的物料。
溶液濃度沿其流動方向逐效增高，但蒸發溫度也相應升高，使各效溶液的粘度相差較小，各效的係數也較為接近，隻是在各效間溶液需要泵輸送，常用於處理黏度隨溫度和濃度變化較大的溶液蒸發濃縮。
二、三效逆流蒸發器工藝流程及工藝流程圖
新鮮蒸汽進入第一效加熱室，一效二次蒸汽進入第二效加熱室，二效二次蒸汽進入第三效加熱室，三效二次蒸汽進入冷凝器，冷凝形成負壓。料漿物料則借助料漿輸送依次逆向進入第三效、第二效、第一效蒸發器，在強製循環下加熱蒸發，濃縮料漿成品從第一效輸出。逆流進料使各效溫差及傳熱係數相差不大，多效蒸發器可節省新鮮蒸汽。

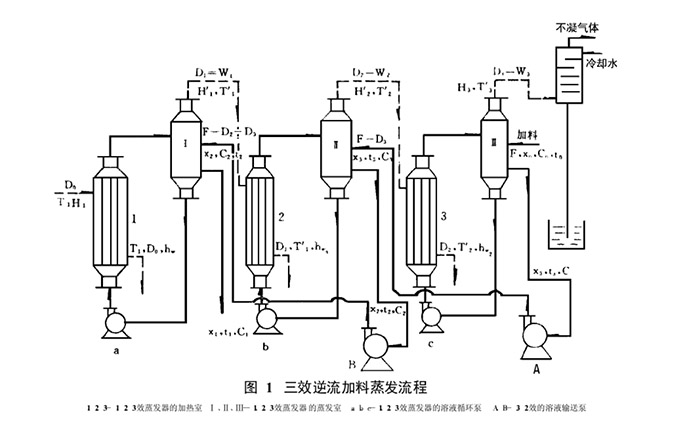

三效逆流蒸發器蒸發工藝流程圖（如圖所示）：
三、三效逆流蒸發器的計算步驟
1、根據物料衡算求出總蒸發水量；
2、根據假設，估算各效出口溶液濃度，通常按照各效蒸發水分量相等的原則估算各效出口溶液濃度；
3、假設各效蒸汽壓力按等壓力降分配，估算各效蒸發室內的壓力，就按各效溶液的沸點和有效總溫差；
4、熱量衡算求各效蒸發水量及傳熱量；
5、按各效傳熱麵積相等的原則分配各效有效溫度差，並計算出各效傳熱麵積，若求出各效傳熱麵積不等，則應重新分配各效有效溫度差，重複進行計算，直到所求得的各效傳熱麵積相等或相近為止。
三效逆流蒸發器具體參數計算是依據草莓丝瓜向日葵黄瓜榴莲污绿巨人蒸發器設計專利軟件MDP2019進行設計計算。MDP2019蒸發器設計軟件，功能涵蓋MVR蒸發器、多效蒸發器、壓縮機選型、結晶器設計、配套管道泵組設計、強度校核等所有數據計算，能夠準確計算蒸發器設計參數，所設計的三效逆流蒸發器運行更穩定，能耗更低。
