三效廢水蒸發結晶項目案例
來源：本站日期：2019-08-29 03:40:10 瀏覽：3866
項目名稱：三效廢水蒸發結晶項目案例
蒸發器類型：三效廢水蒸發結晶器
設備規格：處理量3t/h
項目概述：
客戶公司為湖南地區醫藥科技有限公司，草莓丝瓜向日葵黄瓜榴莲污绿巨人針對客戶公司提供的製藥廢水水質進行檢測，並推薦設計了符合客戶要求的製藥廢水處理蒸發結晶器，用於蒸發結晶製藥生產廢水。
製藥廢水水質特點及工藝分析：
三效廢水蒸發結晶案例項目，原水處理液為黃色半透明液體，COD含量偏高，TDS偏高，PH值中性，物料成分是氯化鈉，原水濃度近20%。客戶需要對該製藥廢水進行零排放處理。
從製藥廢水水質特點進行分析，鑒於製藥廢水成分複雜、有機物含量高、色度深、含鹽量高等特性，草莓丝瓜向日葵黄瓜榴莲污绿巨人為湖南地區客戶公司設計三效廢水蒸發結晶器，該蒸發器具有顯著的高流速、高旺盛湍流狀態的特點，非常適合該物料處理。

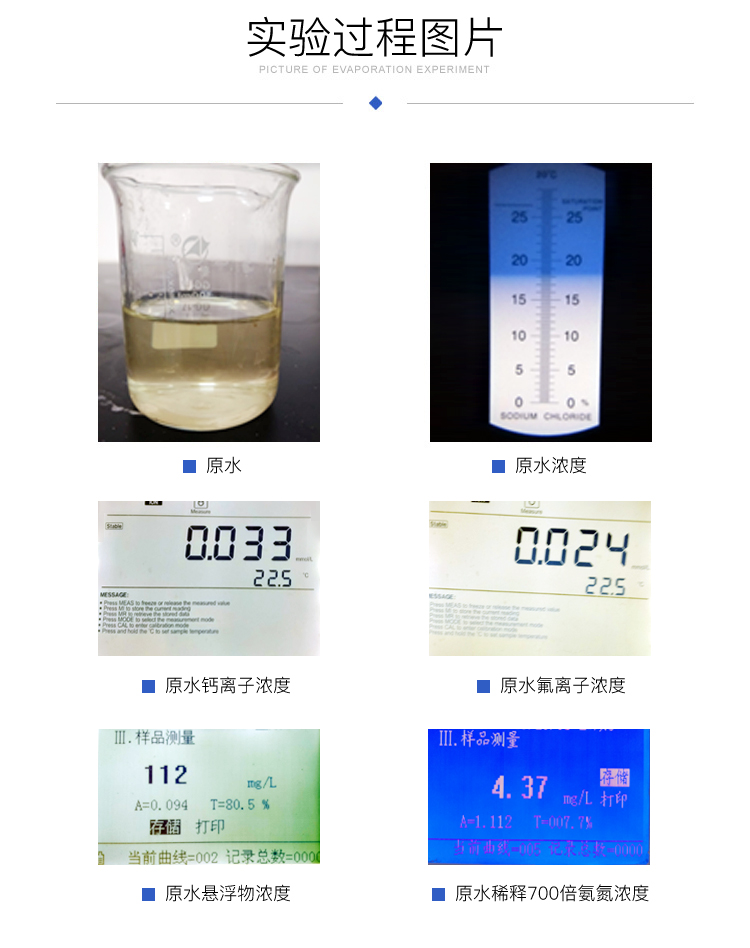

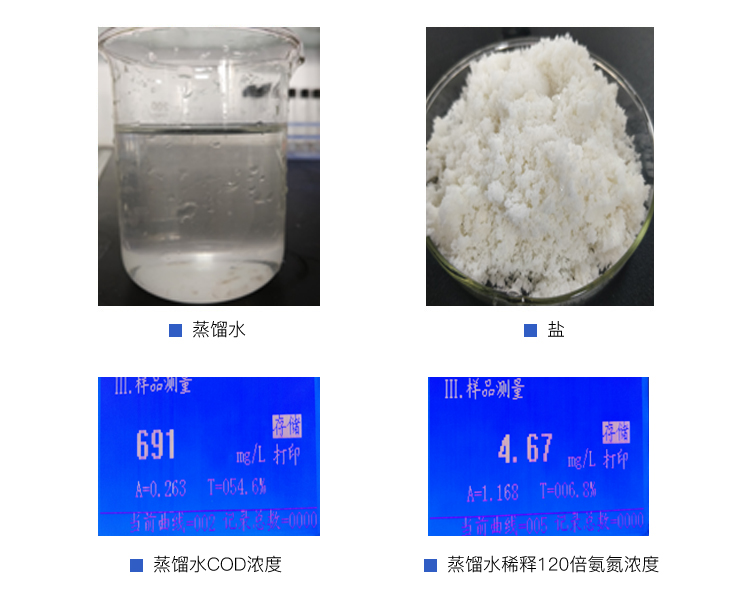

製藥廢水水質實驗過程如下：
三效廢水蒸發結晶器工藝流程簡述：
蒸發係統的流程：
原水→預熱係統→進入三效蒸發係統→稠厚器→離心機→固體產出。
製藥廢水物料料液先進入預熱係統預熱；
預熱後的物料直接進入第一效蒸發器。
進入第一效加熱器的物料經過強製循環泵的作用在加熱室循環加熱，然後在分離器蒸發分離，沸騰蒸發的蒸汽上升，濃縮液停留在係統內；
當第二、三效需要加料時，自控係統會自動把一效的濃縮液送入第二、三效加熱器；
當第二、三效濃縮液濃度達到60%時，排出分離器進入稠厚器；晶漿經過稠厚器處理後進入離心機離心分離，得到固體，母液部分返回前端係統，部分母液外排進入母液脫水機進一步處理。
二次蒸汽流程：
一效加熱器熱源：外接飽和鮮蒸汽
二效加熱器熱源：一效二次蒸汽
三效加熱器熱源：二效二次蒸汽
蒸發產生的二次蒸汽夾帶有少量的液滴，這些髒的二次蒸汽上升，進入除霧器，通過逆流洗滌，將二次蒸汽中夾帶的微小液滴洗滌出來，重新進入料液。被洗掉霧沫的二次蒸汽，進入下一效加熱器的蒸汽側。
外接飽和鮮蒸汽換熱後冷凝成水，去往預熱器為原料預熱。
三效二次蒸汽進入冷凝器冷凝。
三效廢水蒸發結晶器的自控係統：
整套三效蒸發結晶器的自控係統是通過PLC軟件控製，所有的輸出和輸入信號，係統操作都由配套的計算機完成。
自控係統配有安全操作係統，以防止生產過程中對可能會產生係統的損害和重要部件的損害，其主要功能如下：
1、遠程啟動，運行與設定參數，達到穩定蒸發狀態。
2、遠程自動清洗功能，在線自動清洗功能。保持傳熱係數，提高生產率。
3、自動報警係統，自動提示錯誤，自動停機，降低操作人員的要求和工作強度，同時也確保整套蒸發係統穩定、安全運行。
4、自動保護係統，液位的升高或降低達到警戒線時，係統自動進入保護狀態。
5、自控係統檢測設計位置的參數被記錄在係統報表，同時參數將連鎖、反饋調節、控製閥門開度、泵的啟停，判斷是否進料、出料，係統是否結垢，係統是否熱量損失較多。
6、通過配置的高清晰攝像頭，采集現場設備的實時運行情況，可以即時查看。
三效廢水蒸發結晶案例實拍：
